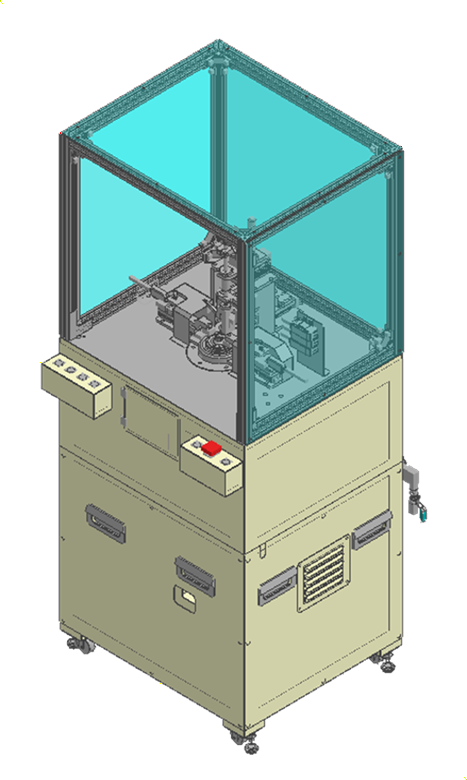

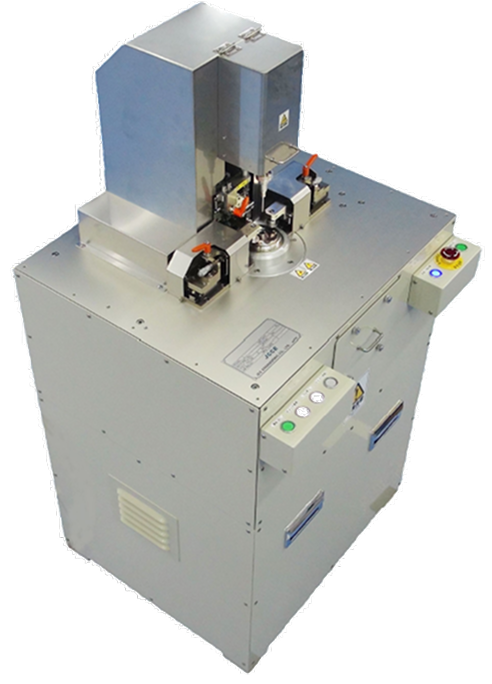

ケースカーリング封口機 JCM-300
半自動のカーリング封入装置
- 単体評価したい
- カーリング封入したい

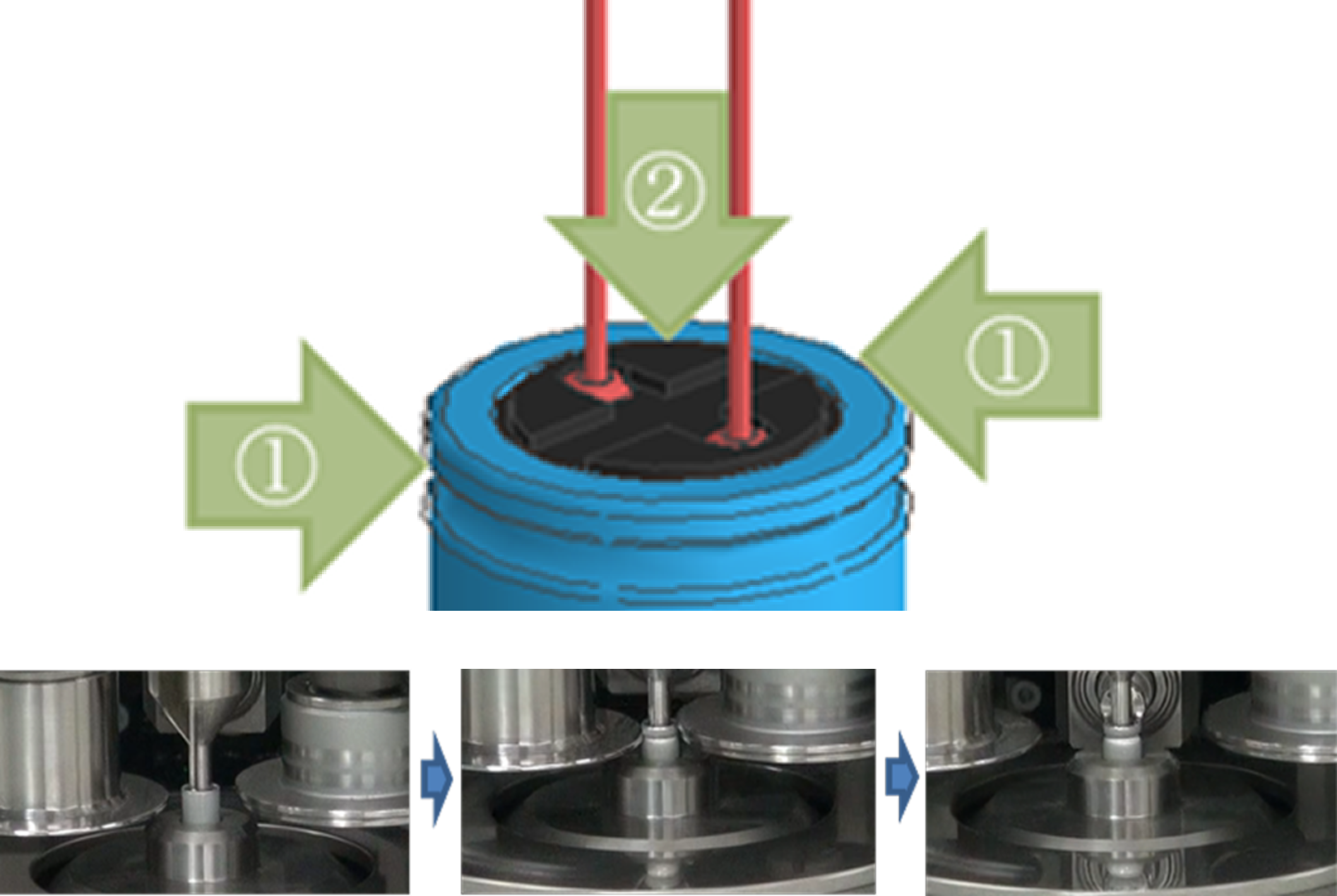

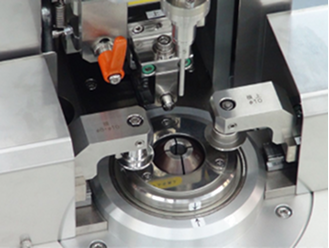

本機は、対象のワークをケースに圧入したものを側面押圧しカーリング封入を半自動にて行える装置です。
特 長
微細な形状も再現性よく製作

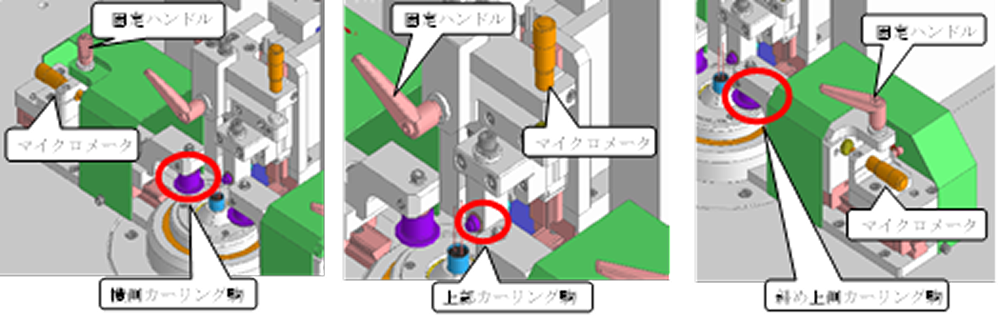

各駒ユニットにマイクロゲージを装着し微細な形状も再現性よく製作できます。
対象ワークサイズは、ご要望に合わせて作成が可能となりますのでご相談ください。
製作実績例：コンデンサ
部品の変更をおこなうことにより、φ4×15㎜～φ20×50㎜まで幅広い製品への対応が可能となります。
各工程を確認しながら生産が可能

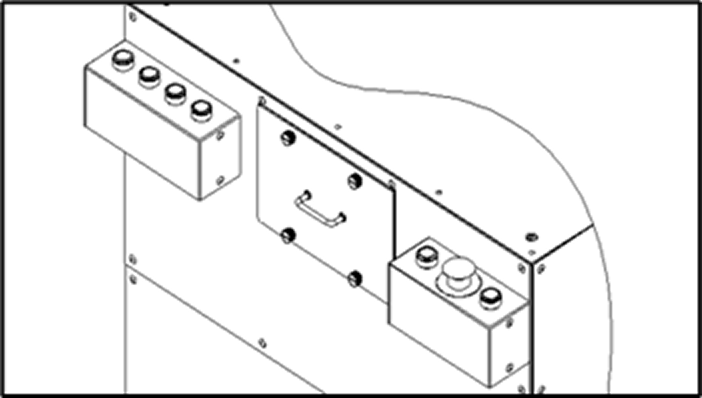

チャックの開閉、回転、ゴム押し、寸動モードによるインチング運転は、手元のボタンにて単独稼働が可能となります。
その為、工程の確認をしながら生産が可能となります。
基本仕様
| 項目 | 内容 |
|---|---|

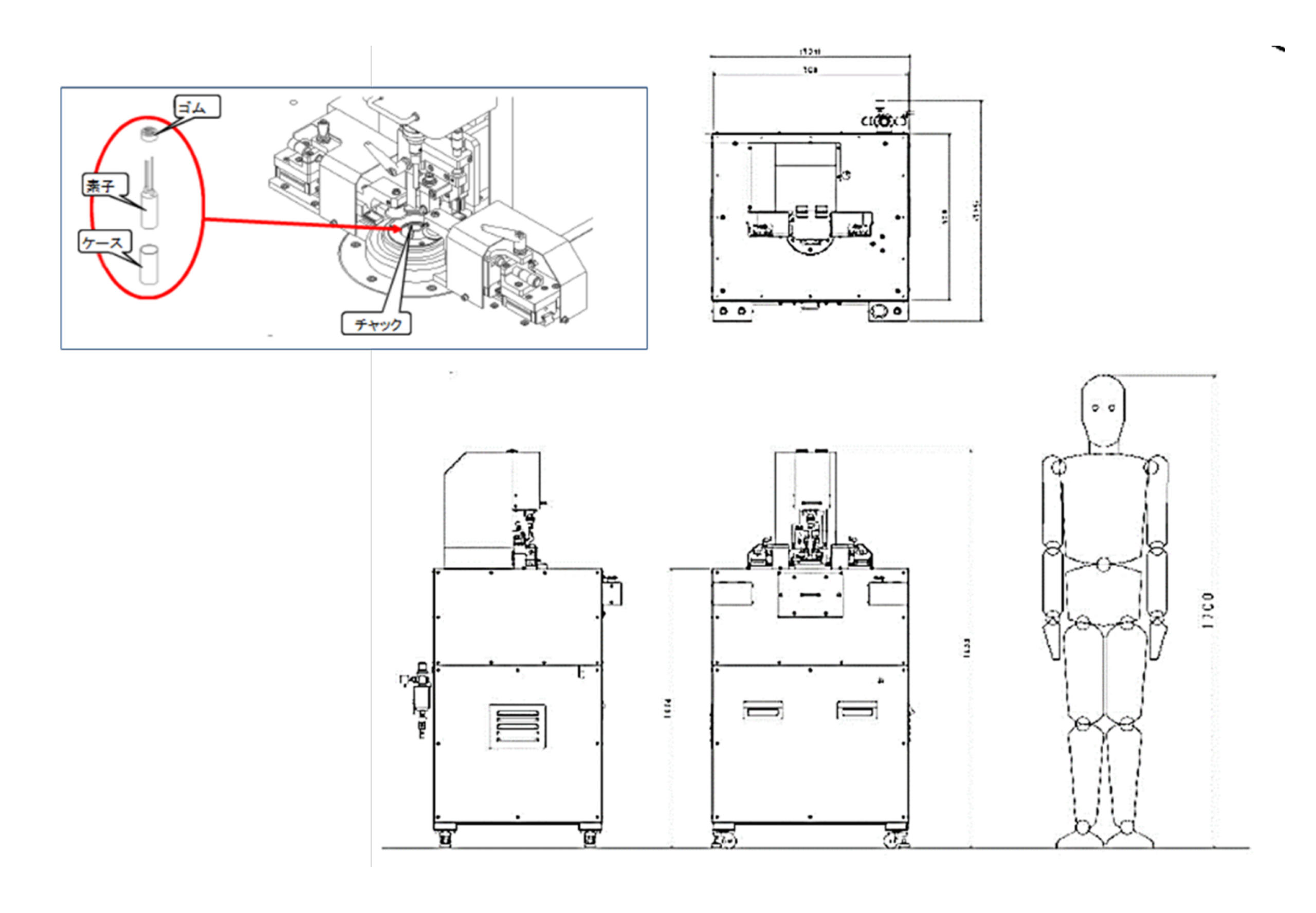

| 総寸法(mm) | (W)700 × (D)600 × (H)1,660 |
| 重量(kg) | 約250 |
| 電源電圧 | 単相 AC100V 50/60Hz |
| 塗装色 | マンセル 10Y 8/1(標準色) |
| 供給空気圧(Mpa) | 0.4 |
| 適用品種 | 円筒形状物 |
| ケース外径(mm) | φ4 ～ 20 |
| ケース長さ(mm) | 15 ～ 50 |
