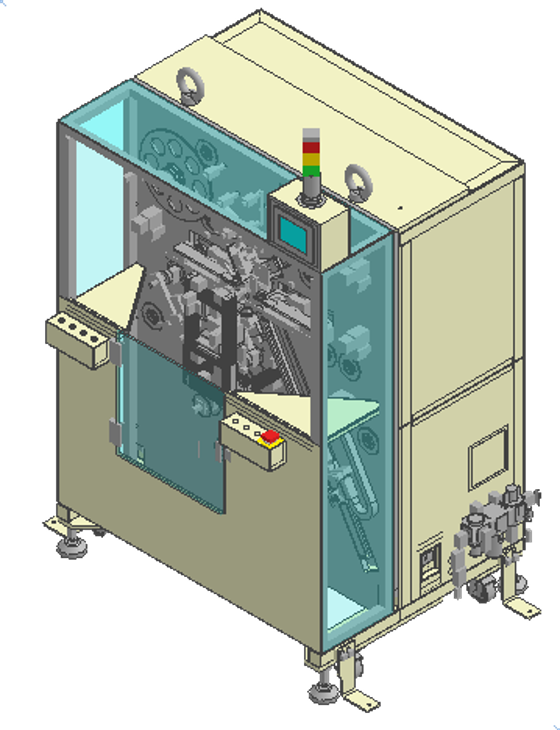

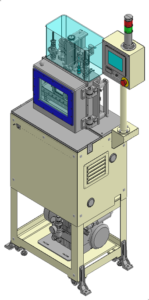

半自動巻取装置 JMW-650
半自動巻取装置
- 単体評価したい
- 試験したい
- 測定したい
半自動巻取装置となります。セパレータ一１枚(折返しタイプ)での巻取試験機です。
リール状のセパレーター、短冊状の箔(陽極、陰極)、巻止めテープを仕掛けて自動で巻取が可能です。

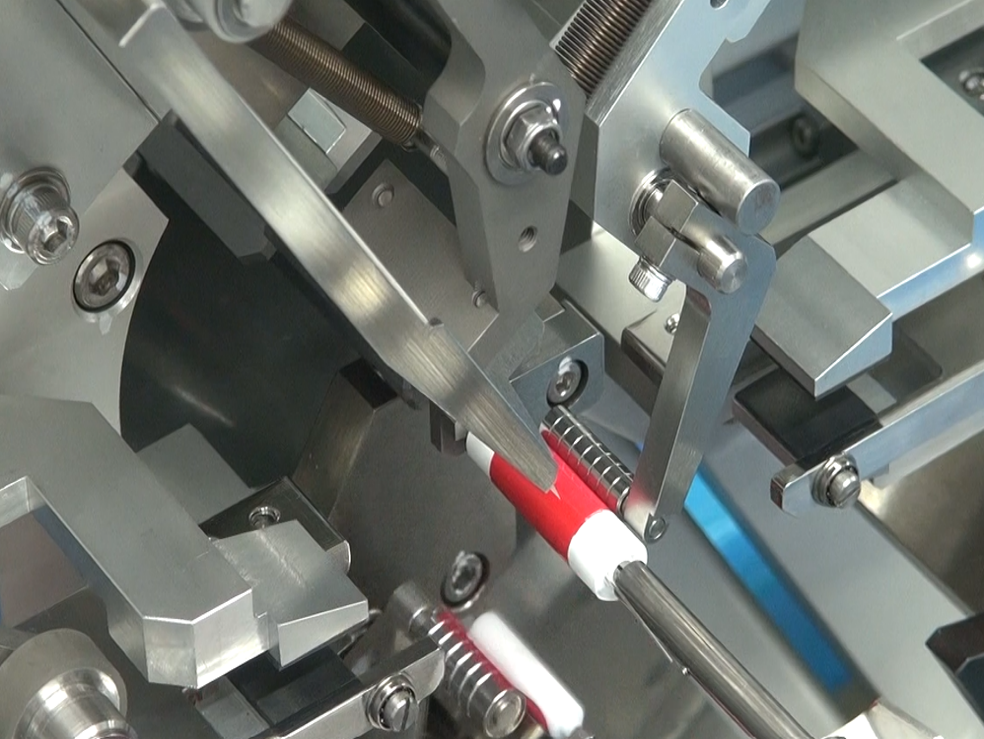

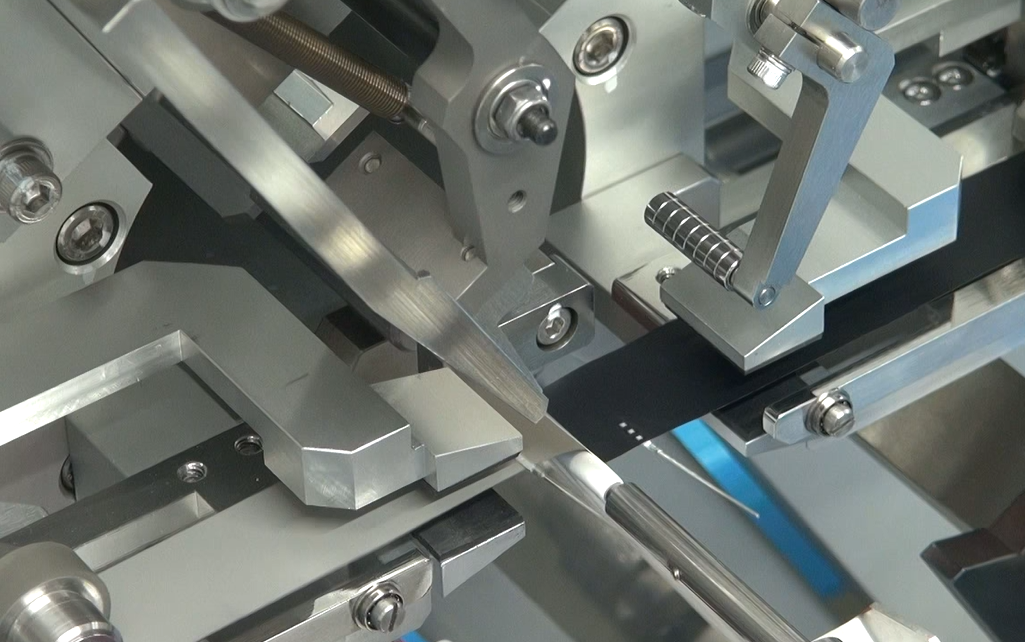

巻き取り時にセパレーターへサーボテンションを発生させ、テープ貼付けまで行い、素子を安定して巻き取れます。
特 長
安定した素子の巻取り
セパレーターへサーボモータによるテンションを発生させ安定した巻取動作が可能です。
集電箔の巻き始めを自動で供給する事により、繰り返し精度の高い素子を巻き取れます。
またテープ貼付けまで行う事が一連で行えます。
完成品の巻取体について
設備を正面にして、左側を+箔(陽極箔)のセット、−箔(陰極箔)のセットで以下の形での巻取体の製作が可能となります。
基本仕様
| 項目 | 内容 |
|---|---|
| 総寸法(mm) | (W)1105 × (D)860 × (H)1560 |
| 重量(kg) | 約650 |
| 電源電圧 | 三相 AC200V 50/60Hz |
| 塗装色 | マンセル 10Y 8/1(標準色) |
| 供給空気圧(Mpa) | 0.4 |
| 軸数 | 1軸 |
| 巻芯径(Φ) | 2.0 ~ 4.0 |
| 巻取体取出 | 単品取り出し |
| テンション | セパレーターサーボ制御 |
| 正極幅(mm) | 10 ~ 28 |
| 負極幅(mm) | 10 ~ 28 |
| 箔長(mm) | 80 ~ 250 |
| セパレータ幅(mm) | 11 ~ 30 |
| セパレータ長(mm) | 最大 450 |
| 巻止めテープ幅(mm) | 6 ~ 20 |
| 箔幅(mm) | 10以下は別途お問い合わせ |
