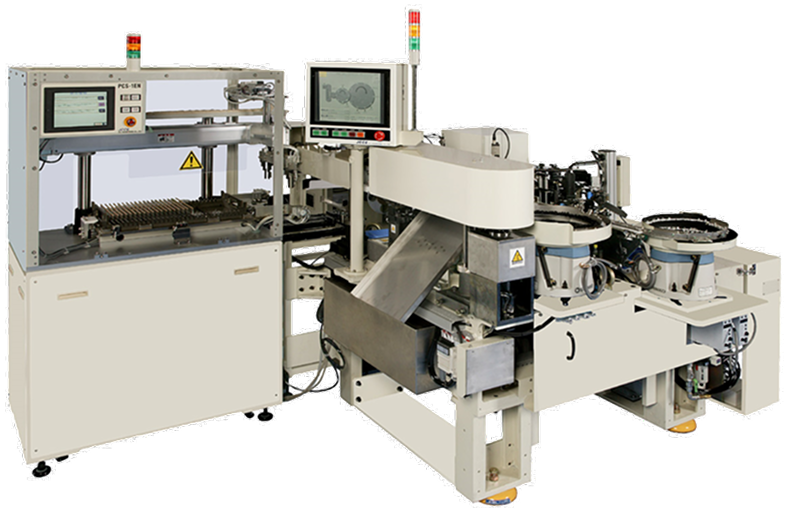

アルミコンデンサ用 自動組立機 FTO-2660EN
- 省人化したい
含浸等の処理後のメタルバー溶接済みコンデンサ素子を供給し、リードカット後のコンデンサ素子をケースに挿入、封口後カーリングまでの組立が可能となる設備です。
特 長
ユニット化することでコンデンサのφ寸、L 寸のサイズ変更の為の交換時間が大幅に短縮することができました。従来機は約4日間かかりましたが、5時間程度で変更ができます。 また高速且つ安定稼働、操作性、メンテナンス性に優れており、生産性の向上が見込めます。

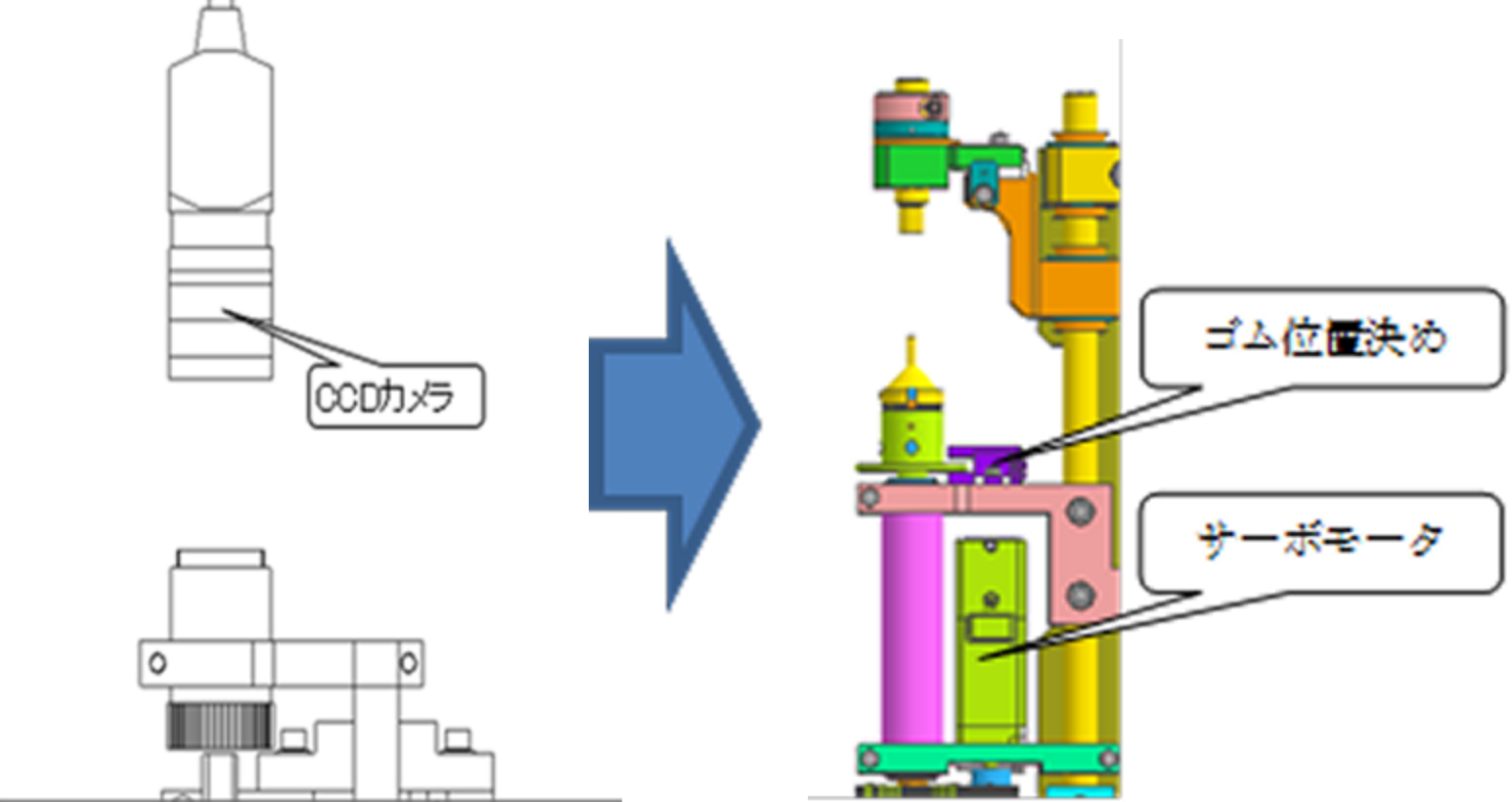

ゴム穴をCCDカメラで検出し、サーボモータで位置決めを行います。ゴム穴の不良なども検出でき、より高い精度で安定してゴムの供給を図る事ができました。
従来のマイコン制御からPLC制御にすることにより、ニーズに合わせた管理と対応が可能となります。
メインテーブルにインデックスを採用し、位置決め精度の向上。 ケースコレットチャックは10個となります。
基本仕様
| 項目 | 内容 |
|---|---|
| 総寸法 | (W) 2730 × (D) 1970 × (H) 1890(㎜) |
| 重量 | 約1900kg |
| 電源 | 三相 AC200V 50/60Hz ※電力源がＡＣ２００Ｖ±１０％を超える場合は、外部トランスが必要です。 |
| 塗装色 | マンセル 10Y 8/1(標準色) |
| 使用空気圧 | 0.5Mpa(5kg/㎠） |
| 圧縮空気使用量 | 200NL/min(ANR) |
| 真空ポンプ能力 | 0.05Mpa (416L/min) |
| 適用品種 | 導電性高分子固体コンデンサ |
| 適合製品サイズ(外径) | φ4 ～ φ10 |
| 適合製品サイズ(L寸) | 4.5L ～ 20L |
| 標準機械サイクル | 0.8 ～ 1.2 sec/pcs |

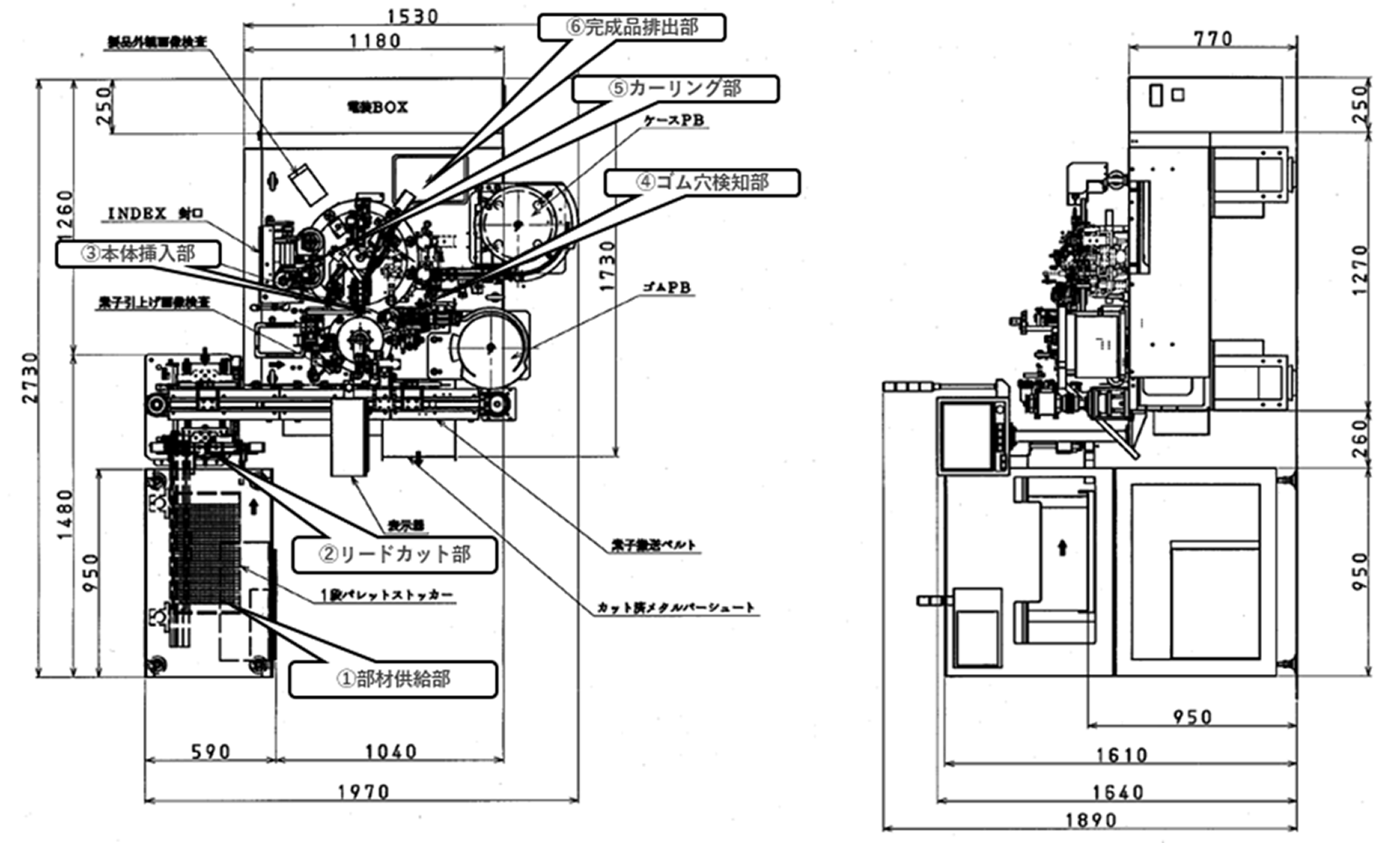

機構概要
