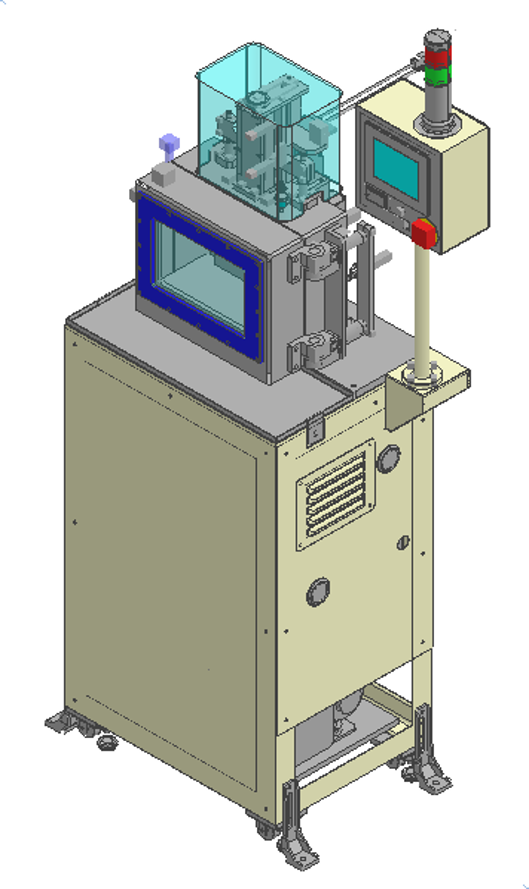

真空含浸装置 JHB-300
シンプル操作で扱いやすい
- 単体評価したい
- 試験したい
- 測定したい
- 含浸したい
ワーク素材の試験・研究に適した小型の真空含浸装置！
再現性、汎用性が高く、シンプル操作で扱いやすい装置となります。
【含浸の仕組み】
本機は、対象ワークを減圧環境下におくことで内部の空気を抜き去り、その後液体を導入、数気圧程度の圧力をかけることで、対象ワークの内部に急速に液体を染み込ませることができます。
特 長
高さを高精度で調整可能
特徴として、液槽ステージの上下にサーボモータとボールねじを組み合わせる事により、液面と対象ワークの高さ管理を高精度で行う事ができます。

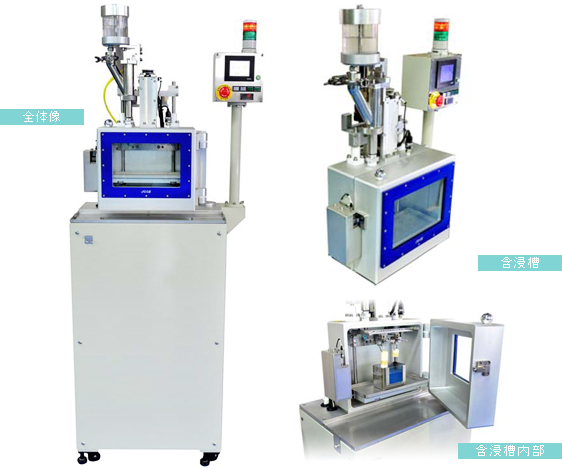

作業性に優れた設計
本機は、チャンバーの覗き窓も大きく、中のワーク等の視認性も優れております。 また扉の開閉は、横開き方式により作業性にも考慮しております。 ご要望に合わせて含浸槽の大きさの変更も対応可能となります。
基本仕様
| 項目 | 内容 |
|---|---|
| 寸法(mm) | (W)685 × (D)400 × (H)1660 |
| 重量(kg) | 約130 |
| 電源 | AC200V 3相 50/60Hz |
| 塗装色 | マンセル 10Y 8/1(標準色) |
| 含浸槽容量(L) | 約13 |
| 含浸槽寸法(mm) | (W)303 × (D)165 × (H)262 |
| 減圧能力(kpa) | ゲージ圧 －98 ※( 25torr ) ± 2％ |
| ステージ上下(mm/s) | 速度 0.1 ～ 10 ※任意設定 |
| 液槽最大外形(mm) | (W)299 × (D)155 × (H)70 ※オプションにて用意させていただきます。 |
