アルミ電解コンデンサ製品 測定値テスター JMT-QT10
- 単体評価したい
- 試験したい
- 測定したい
- 選別したい
- 検査したい
恒温槽を用い、製品の温度測定条件をプログラムして一連の動作を自動で行う装置です。
特 長
アプリケーションはベースに対してお客様のご要望を伺いながら完成させるカスタム品となります。
遠慮なくご希望をお伝えください。
専用の治具に試験製品を装着後、恒温槽で加温、電気特性の測定を行います。
基本仕様
| 項目 | 内容 |
|---|---|
| 総寸法 | － |
| 重量 | － |
| 電源 | － |

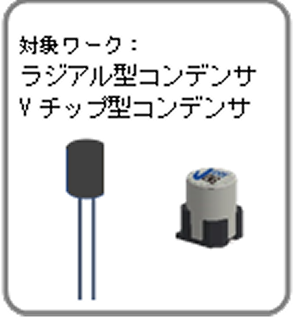

| 適用品種 | アルミ電コンデンサ、ラジアル形、V chip形 |
※お客様の仕様条件に合わせて、本体を作成致しますので寸法、重量、電源情報は未記載となっております。

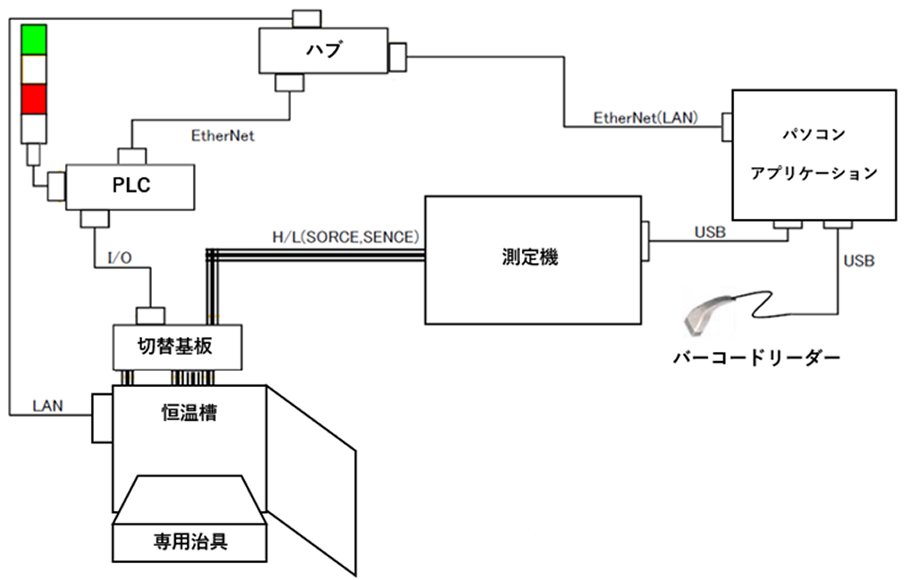

機構概要
➀専用治具への取付
作業者の方が試験製品を専用治具に装着してください。
②パソコンより試験条件の登録
③測定開始
パソコン画面より『測定開始』をクリックすることにより、測定が開始。
④設定温度に向けて加温
プログラムの設定温度に加温。
➄設定温度に達した時点で測定を開始
測定項目（Cap・tanδ、ESR、Imp）。
温度安定から測定開始までの時間や、測定周波数、測定項目等はプロファイルデータで任意設定可。
⑥判定結果表示と保存。
⑦試験製品の取出し。
