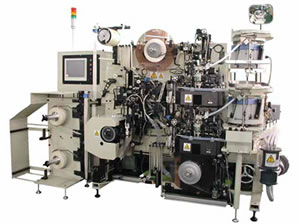

HSW-258JWS
本機は、一方向形アルミ電解コンデンサ製造工程の加締・巻取りが一体化になっており 簡単な操作で高精度、高品質の巻取素子を高速運転で巻取ることが可能です。
標準機器仕様
いずれの場合もアルミ箔幅1サイズのみの対応となります。
| 部材 | 仕様 | 部材 | 仕様 | ||
|---|---|---|---|---|---|
| +アルミ箔 | 幅 | 11～33mm | 電解紙 | 幅 | 13～36mm |
| 長さ | 350～2,500mm | 長さ | 30～60μ | ||
| 部材 | 仕様 | ||||
| 巻止テープ | 幅 | 5～16mm | 端子条件 | LA寸法 | Max 24mm |
| 厚さ | 25～40μ | ||||
ケースサイズと機械速度
| +箔長 | ケースサイズ | |||||
|---|---|---|---|---|---|---|
| φ12.5 | φ16 | φ18 | φ20 | |||
| 350～450mm | 2.1 | 2.2 | ||||
| 451～650mm | 2.3 | 2.5 | ||||
| 651～850mm | 2.5 | 2.6 | ||||
| 851～1500mm | 4.5 | |||||
| 1501～2500mm | 5.0 | |||||
（単位：秒/個）
機械スピードは、材料及び－箔長残巻量等により変わる場合が有ります。
設置仕様
- 寸法
- (W)2,200×(D)1,100×(H)1,800mm
- 重量
- 約2,200kg
- 電源
- AC200V ±10% 三相4KVA 50/60Hz -1Hz～+1Hz
- 塗装色
- 標準色 マンセル10YB/1
一部改良その他により記載内容が変更する場合がありますので御了承下さい。
