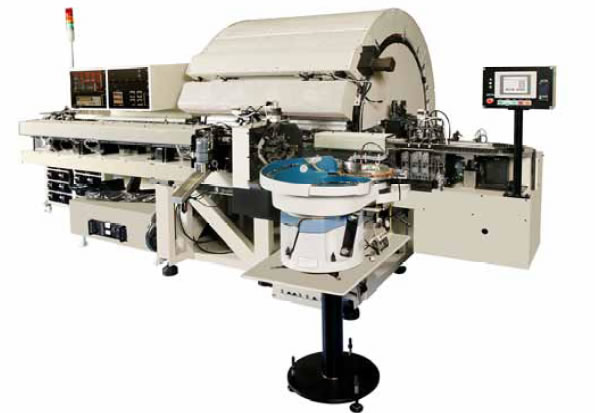

ATS-812RH
目的
小型タイプ片リード型アルミ電解コンデンサの高温エージング検査選別機です。
概要
- 1)サイズ
- Φ8×10 L～Φ12.5×30 L （指定された1サイズが本体付けとなります）
- 2）選別能力
- 1時間当り生産
- 5,538 〔個〕
- 検査速度
- 0.65 〔秒/1個〕
※検査速度変更については、インバータにより可変可能です。
この時エージング時間も変わります。 - 3）エージング仕様
- エージング時間
- 約 40 〔分〕 （検査速度0.65 〔秒/1個〕 時）
- 炉内温度
- 75～105 〔℃〕 （温度調節器によって設定可変）
「125 〔℃〕 についてはオプションで用意させて頂きます」 - エージング電圧
- DC 10～550V
- エージング電流
- 3 〔A〕
一部改良その他により記載内容が変更する場合がありますので御了承下さい。
適用品種
| 外径ΦD | 胴長 L mm | リード線外径 | リード線ピッチ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 11 | 13 | 16 | 20 | 23 | 25 | 28 | 30 | Φd mm | ΦP mm | |||
| Φ8 | ○ | ○ | ○ | ○ | ○ | ○ | － | － | － | 0.6 | 3.5 | ||
| Φ10 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | － | － | 0.6 | 5.0 | ||
| Φ12.5 | － | － | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 0.6 | 5.0 | ||
