エージング付自動選別機 ATS-160JH
- 試験したい
- 測定したい
- 選別したい
- 検査したい
効率の良いドラム型のエージング炉を採用し大サイズの中高圧品に対応したエージング付自動選別機。
本機は、加熱と電圧印加による皮膜欠損部の修復工程を経て、電気特性チェックによる良否選別する機械です。
またφ10以上の大サイズの中高圧品に対応するために開発した機種を、市販のPLCを使い制御回路に変更するなど更に使い易くしました。
特 長

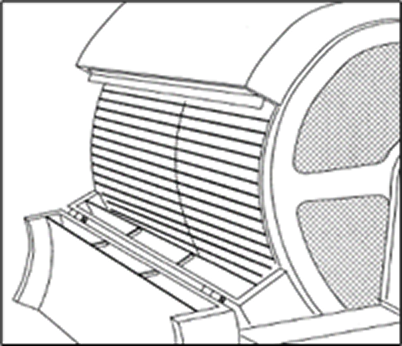

エージング炉はドラム型を採用し温風循環方式及び製品のみを加熱する方式なので、炉の容積が小さくなり設定温度への到達所要時間が短縮でき、電力量の大幅な節約となります。
エージングは個別給電方式でコンデンサ個々に「電流制御素子」を通して電圧印加しているため、効率よくエージング効果が得られます。
エージングは個別給電方式でコンデンサ個々に「電流制御素子」を通して電圧印加しているため、効率よくエージング効果が得られます。
制御回路に市販のPLCを採用したことにより保守が容易となり、信号追跡が簡単にできるようになりました。
基本仕様
| 項目 | 内容 |
|---|---|
| 総寸法 | （W）5800 × (D)2700 × (H)1800(㎜) |
| 重量 | 約4000㎏ |
| 電源 | 三相 AC200V 50/60Hz |
| 塗装色 | マンセル 10Y ８/1 |
| 使用空気圧 | 0.5Mpa以上 |
| 適用品種 | アルミ電解コンデンサ |
| 適合製品サイズ(外径) | φ10 ~ φ18 |
| 適合製品サイズ(L寸) | 16L ~ 40L |
| 供給サイズ 厚み | 10μ ～ 100μ |
| 標準速度 | 1.0 sec/pcs |
| 選別能力 | 60 pcs/min |
| 速度範囲 | 1.0 ~ 3.0 sec/pcs |
| 時間 | 40 ~ 120min |
| 炉内温度 | 70 ~ 105℃ |
| Ag電源 | DC50 ~ 550V |
| LC電源 | DC50 ~ 500V |
| ショート電源 | DC3 ~ 70V |

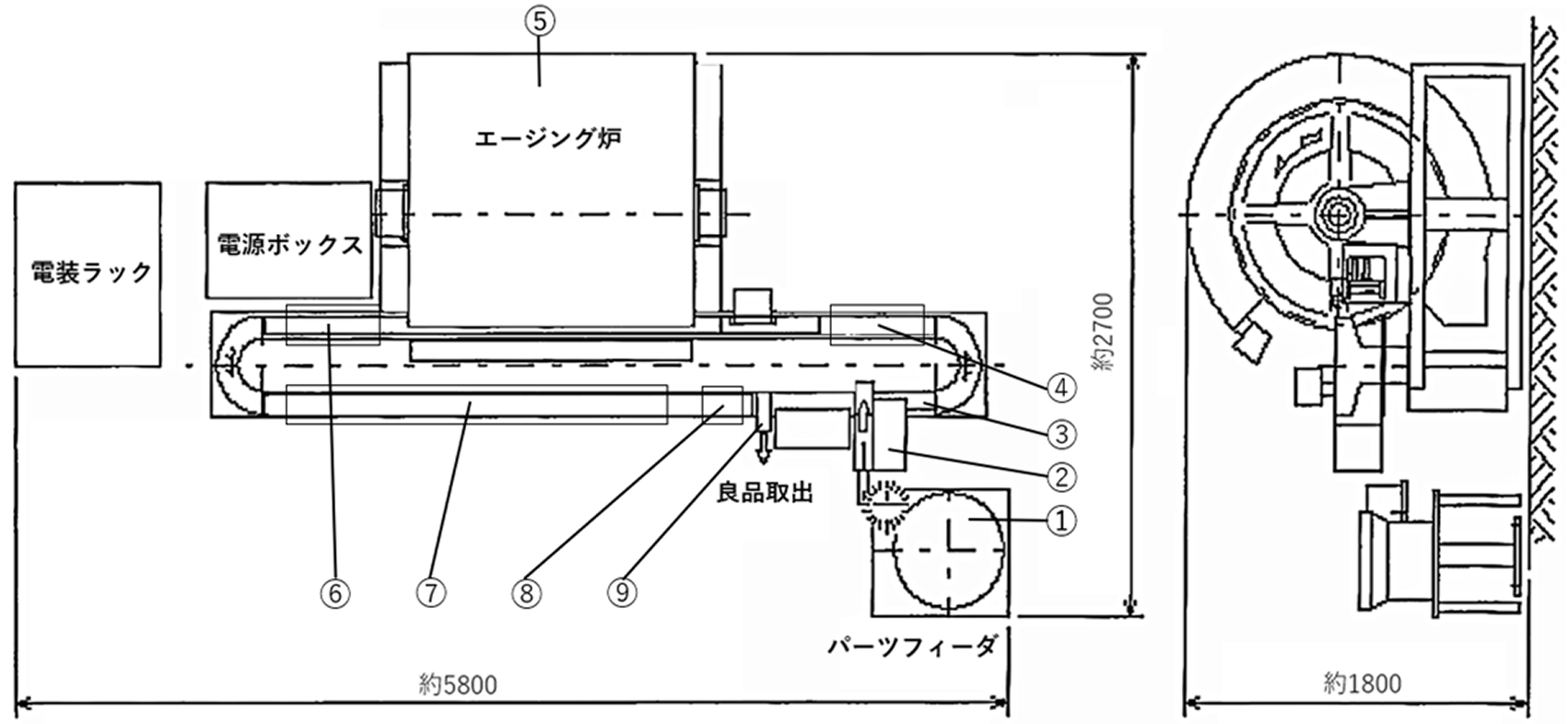

機構概要
➀パーツフィダーよりコンデンサ供給
②移替え → リード線フォーミング
③極性チェック → 極性反転
④挿入チェック → ショートチェック → 不良品取出
⑤高温エージング(70 ~ 105℃) → 冷却 →放電
⑥充電→ 第2ショートチェック→ 不良品取出
⑦充電 → LCチェック
⑧放電 → C.tanδ チェック
⑨良品取出 → 各種不良品排出
※オプションにてマーク検出、インピーダンス測定等の
測定追加が可能となります。
